Neubau meines ca. 6qm grossen Wasseragamen- Terrariums

Kurz zum alten Terrarium, welches sich in 10 Jahren so prächtig entwickelte und in den 10 Jahren zu einem kleinen Regenwald heranwuchs. Leider ist es irgendwo im Bodenplatten- Bereich undicht geworden und es müsste die gesamte Bodenplatte gewechselt werden, was ein großes Problem darstellen würde. So wurde nur notdürftig ausgebessert und zusätzlich abgestützt, um ein durchbrechen der Bodenplatte zu verhindern. Ein Fazit wird es noch separat geben, da ich das Terrarium noch in diesem Jahr abreisen muss und erst dann eventuelle andere Mängel entdecken werde.

Nun aber zum neuen Terrarium, welches wieder wie das alte Terrarium, in derselben Bauweise (Rigips) , errichtet werden soll. Fehler die beim alten Terrarium gemacht wurden, werde ich diesmal natürlich meiden. Das noch Aktuelle Terrarium misst ca. 5,5qm Grundfläche (3,9m x 1,5m) (linke Seite geht Trapez förmig), der Neubau wird die Masse 2,15m x 2,65m bekommen (ca.5,7qm). Das Wasserbecken wird dieses Mal mit einer Glasscheibe versehen und wird am Ende eventuell 300l fassen.

Die Planung ist soweit schon mal im Kopf und die kommenden Tage werde ich sie mal auf Papier bzw. Digitalisieren. Einige kleinen Dinge sind auch schon bestellt und auch geliefert worden und der Neubau wird Ende August 2018 beginnen, eine Ausführliche Entwicklung zum Bau und Dokumentation werde ich bereitstellen.

Bilder vom "alten" Wasseragamen- Terrarium | Bau- Dokumentation "altes Wasseragamen- Terrarium


Materialliste
Feuchtraumverteiler VDE IP65 RH-24Modul Aufputz Sicherungskasten = ca. 26€
ABB FI-Schutzschalter 25A F202A-25/0,03= ca. 21€
ABB Sicherungsautomat 6A, S201-B Maclean MCE09 Digitale Zeitschaltuhr Wochenplan Hutschiene 16A DIN-Schiene = ca. 10€
DR-30-24 Hutschienen Netzteil 24V / 30W / TÜV (Netzteil für Regenanlage) = ca. 20€

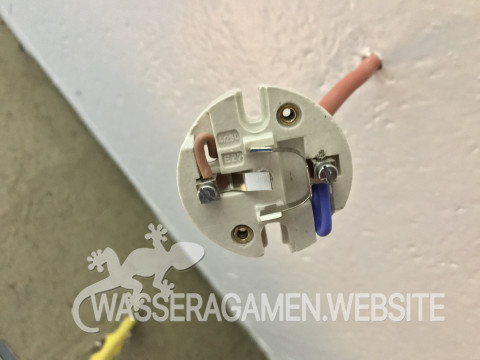

Porzellanfassung E27, 2-teilig = ca. 5€
Doubleyou Geovlies & Baustoffe® Silikonkabel 3 x 1,5 mm Zuschnitt (5m) = ca. 18€
KKmoon Digitaler Temperaturregler, Thermoelement mit Sensor ca. 14€
Luftfeuchtigkeitsregler, 220 V Digitaler Luftfeuchtigkeitsregler SVWL-8040 Bereich 1% -99% RH Typ HM-40 Sensor = ca. 18€ oder kombiniert
Andifany Stc-3028 Digitales Temperatur Luft Feuchtigkeits Messger?t 110-220 V 10A Thermostat Dual Display Thermometer Hygrometer Controller Einstellbare 0~100% Rh = ca. 14€
Wago Verbindungsklemme 50 Stk. (für alle Leitungsarten) = ca. 12€
NYM-J 3x1,5mm² Kabel | 50m Ring, 3 adriges Installationskabel nach DIN VDE 0250-204 ca. 28€

55-mal Dachlatten roh 28/28/3000mm = ca. 73€

5-mal OSB3- Platten 2500/675/22mm = ca. 75€

6-mal OSB3-Platten 2500/675/12mm =ca. 48€

7-mal Rigips- Platten 2000/1250/12,5mm = ca. 36€

1-Pak Styropor EPS 1000/50/20mm = ca.20€

24-mal Styropor EPS 1000/50/10mm = ca.21€

1-mal 5kg Gipsspachtel = ca. 5€

7-mal Alu Eckschutzprofil (Rigips) = ca. 14€


500 Stück Edelstahlschrauben 4,5x35 mm Vollgewinde Torx = ca. 15€

BMD - san Klebeband (Grün - 50mm x 25lfm) zur Verklebung von Dampfsperrfolien = ca. 7€

PE125 Dampfsperrfolie 2m x 25m = ca. 20€

10m Silikonkabel SIHF-J 3x1,5 qmm = ca. 15€

50 Stück Winkelverbinder WV mit Steg 70x70x55x2,5 = ca. 20€

2-mal SPAX Universalschraube, 6,0 x 100 mm, 100 Stück = ca. 25€

SPAX Box, 100 Stück Universalschraube, 6,0 x 70 mm = ca. 14€

3-mal Ponal 1303178 Konstruktion PUR-Kleber 530 g = ca. 26€

3-mal Fischer 62759 Universaldübel UX 10 x 60 R mit Rand, 25 Stück = ca. 20€

Fischer 77889 Universaldübel UX 6 x 35 R mit Rand, 50 Stück = ca. 4€


Kosten gesamt für solch ein Projekt, belaufen sich sehr schnell mal zwischen 1.000€ bis 2.000€ und mehr!


Der Anfang

Nun hat der Bau Ende August begonnen... die erste Tat war das Material für den Rohbau zu besorgen. Dank meines Chefs war das auch kein Problem (Danke an dieser Stelle Günther), die Materialien günstiger zu besorgen und auch zu Transportieren.

Materialeinkauf

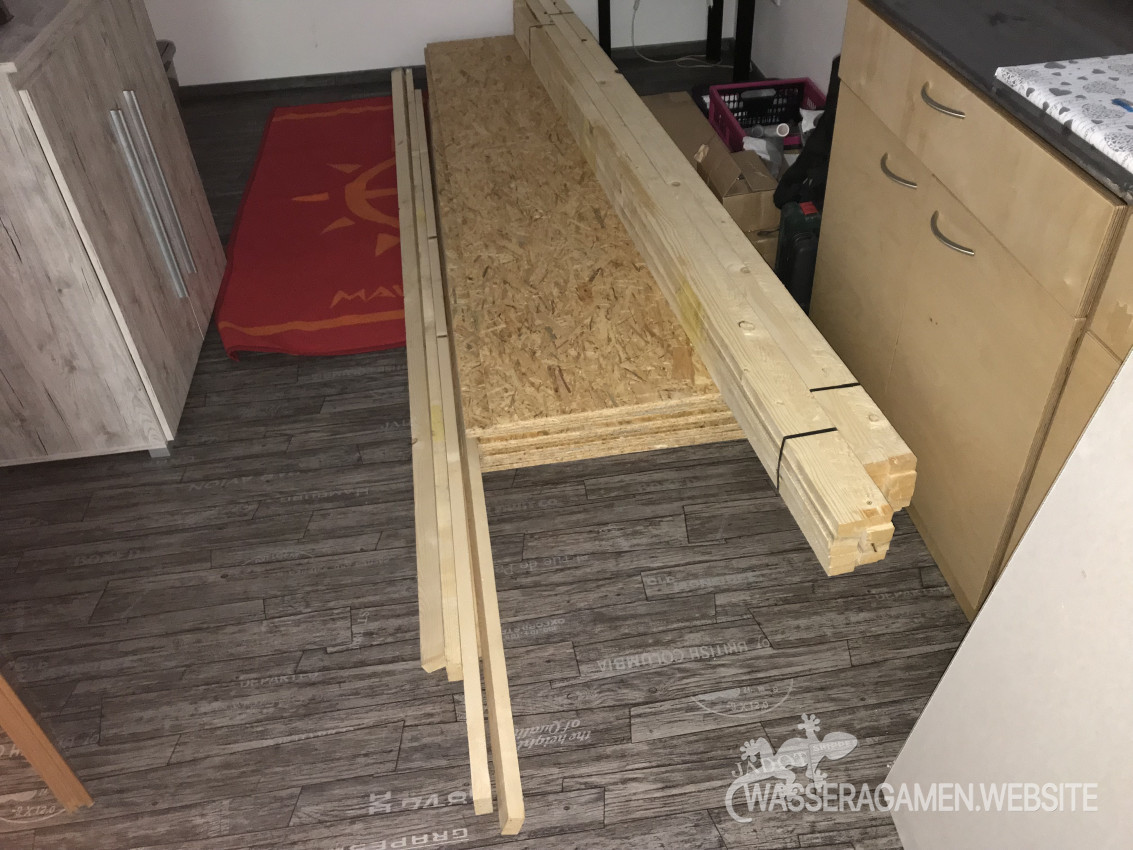

Das Material lagerten wir erstmal im Arbeitszimmer zwischen... (siehe Materialliste)

Material zwischenlagern

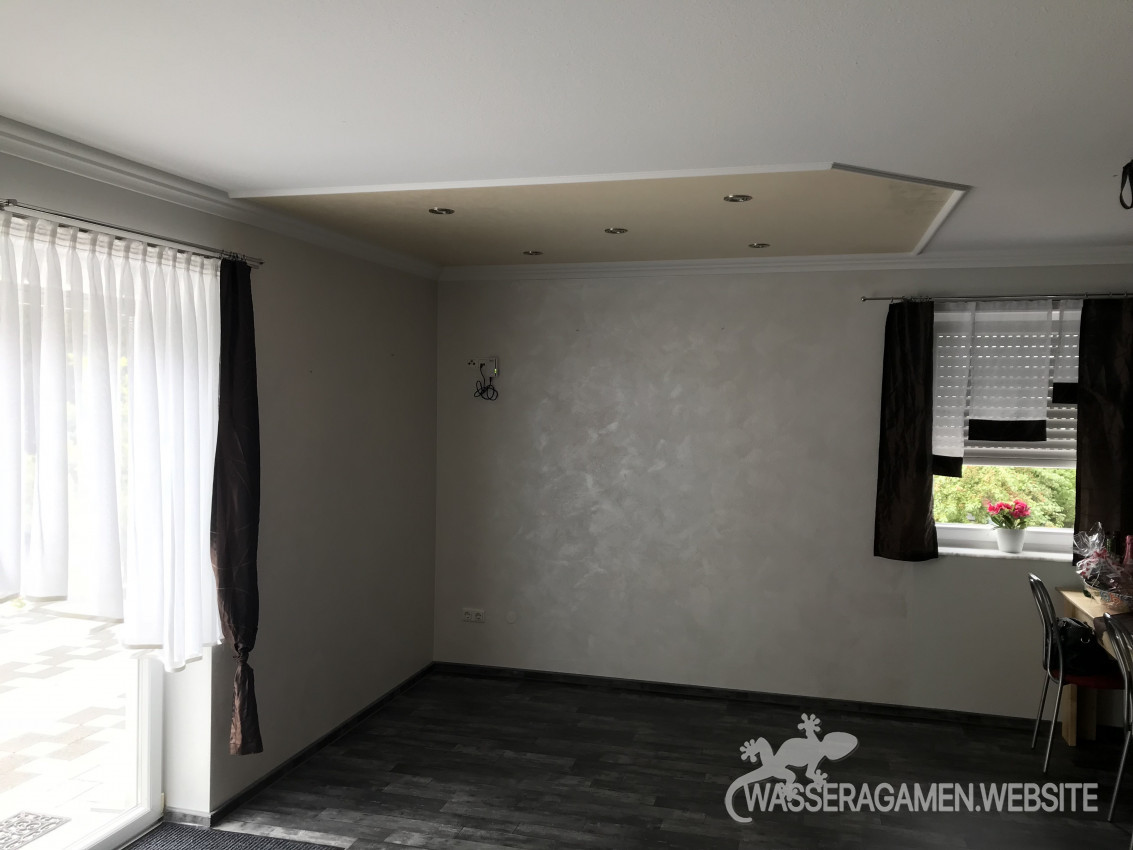

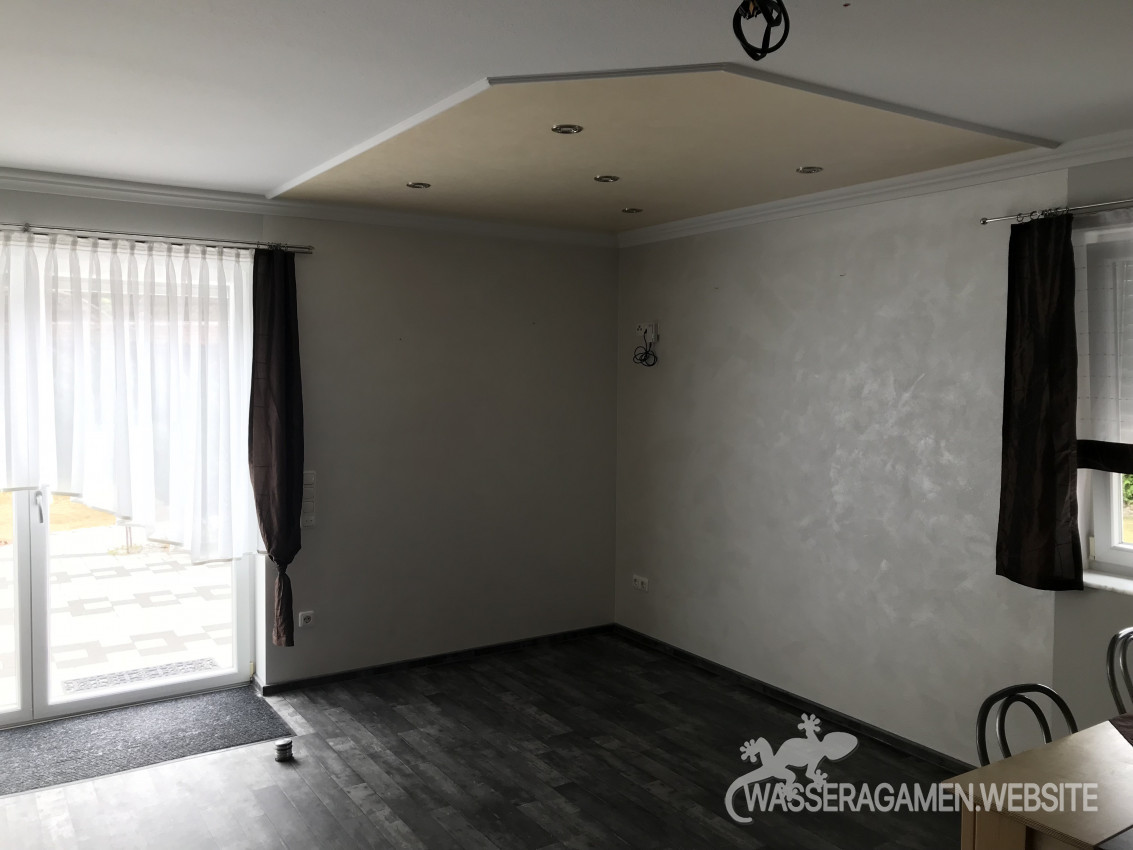

Das Terrarium soll in die ehemalige Essecke, Platz bietet sich am besten an, alles andere musste enger zusammenrücken was aber kein großes Problem darstellt, denn der Platz ist da. Und hier soll es errichtet werden...

Standort | Aufbauort Standort | Aufbauort

Das erste war, das ich das Netzwerk, welches oberhalb der langen Seite aus der Wand kam, neu verlegt werden musste und vor Feuchtigkeit zu schützen.

Standort | Aufbauort

Grundgestell

Also ging es dann los, die Außenmasse sind folgende: 202cm Tief und 265cm lang, komplette Höhe beträgt 247cm. Das wichtigste ist, das es zu keiner Schimmelbildung kommt, da das Terrarium an zwei Außenwänden vom Haus steht. So wurden an den Außenwänden entlang Kanthölzer verschraubt und die entstandenen Kassetten am Ende mit 30mm Dämmung (10mm + 20mm) aufgefüllt.

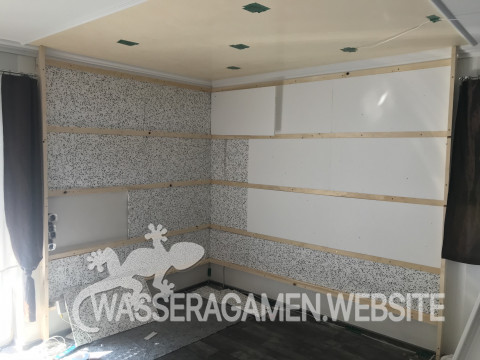

Haus Außenwände Dämmen Haus Außenwände Dämmen Haus Außenwände Dämmen Haus Außenwände Dämmen

Dampfsperre

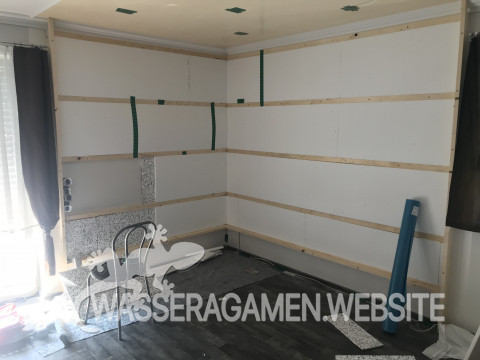

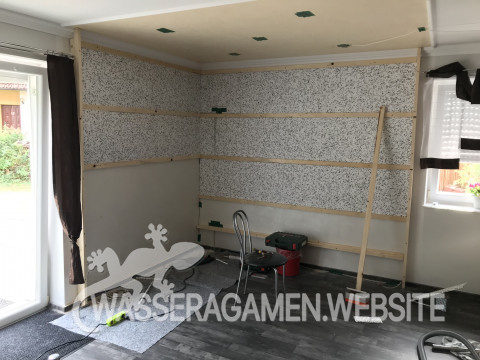

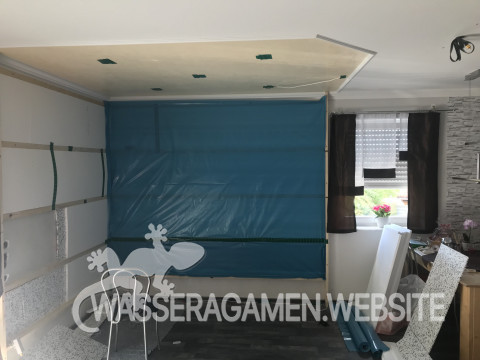

Damit keine Feuchtigkeit vom Terrarium in die Außenwände gelangt, habe ich das Ganze noch mit einer Dampfsperre versehen, sicher ist sicher ....

Haus Außenwände Dämmen + Dampfsperre Haus Außenwände Dämmen + Dampfsperre

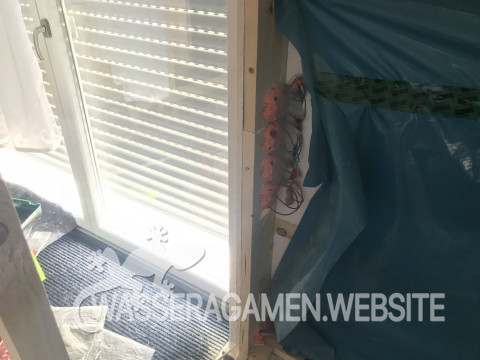

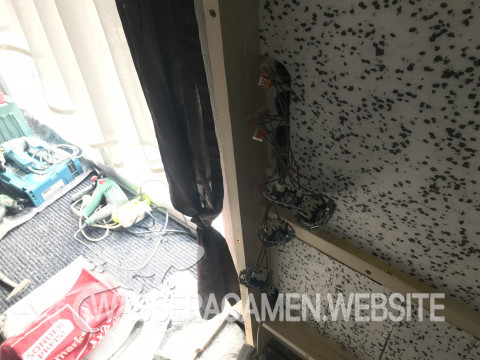

Leider waren diverse Lichtschalter und Schalter für das Außenrollo sowie eine Steckdose im Weg, aber dank WACO- Klemmen kein Problem, so wurde alles kurzerhand um 20cm Verlängert und die Schalter kamen somit in die Außenwand des Terrariums.

Schalter und Steckdosen neu verlegen Schalter und Steckdosen neu verlegen Schalter und Steckdosen neu verlegen

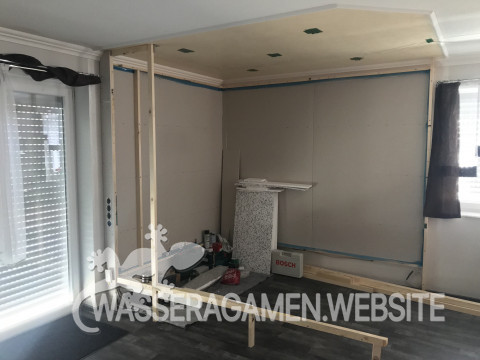

Die Außenwände wurden dann mit Rigips versehen, warum die normalen Rigipsplatten? Da alles mit Flüssiger Teichfolie abgedichtet wird, spielt das in diesem Fall keine Rolle.

Haus Außenwände mit Rigips verkleiden Haus Außenwände mit Rigips verkleiden Kantholz Ständerbauweise Außenverkleidung mit Rigips

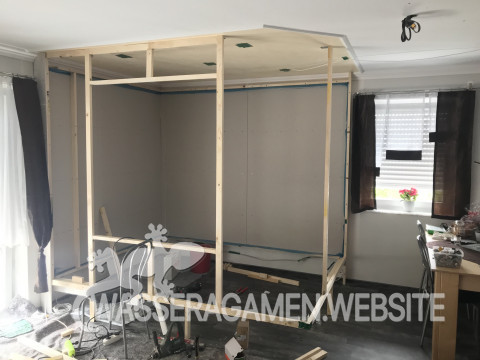

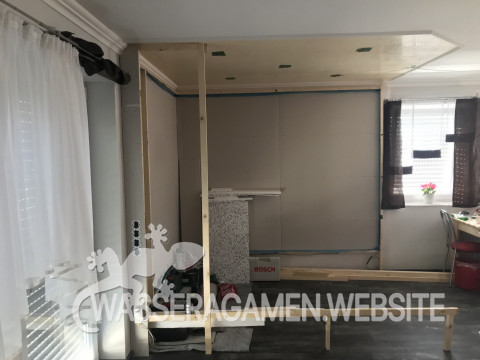

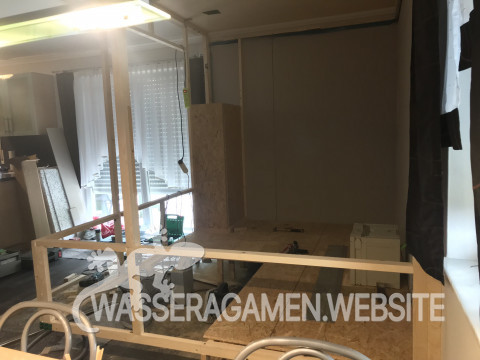

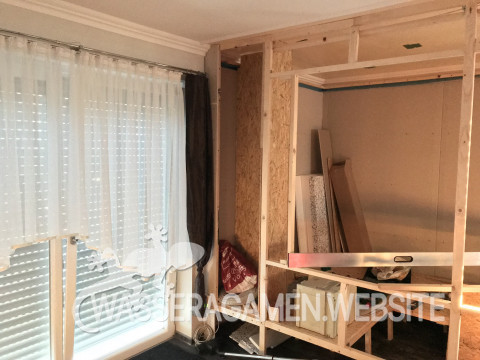

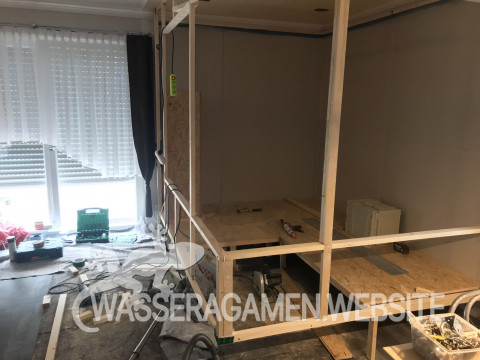

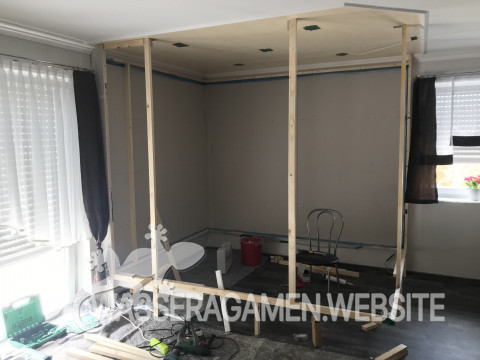

Nun kamen die Stützen für die Fenster, da ich hier wieder meine Kunststofffenster verbauen werde, leider hatte ich einen Messfehler drin, so dass die Öffnung 20cm zu groß war, stellte aber kein Problem weiter dar, wurde eben noch eine Stütze eingezogen.

Kantholz Ständerbauweise Kantholz Ständerbauweise

Da ich diesmal ein Eckterrarium bau, wird die rechte Ecke mit 6mm Foltglas eingeglast, sie ist freihängend, denn darunter wird das Wasserbecken seinen Platz finden.

Kantholz Ständerbauweise Kantholz Staenderbauweise

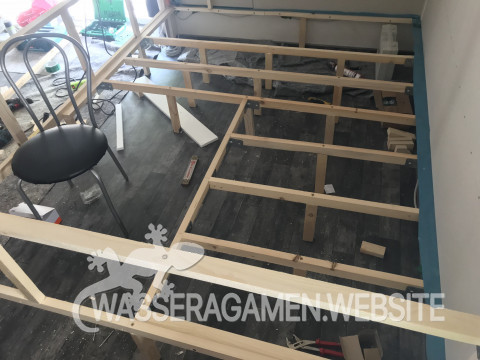

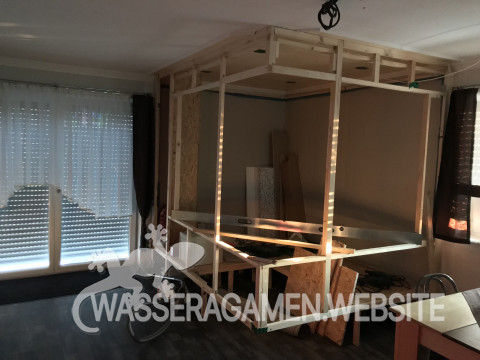

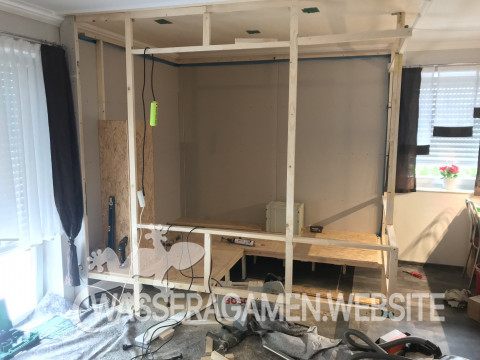

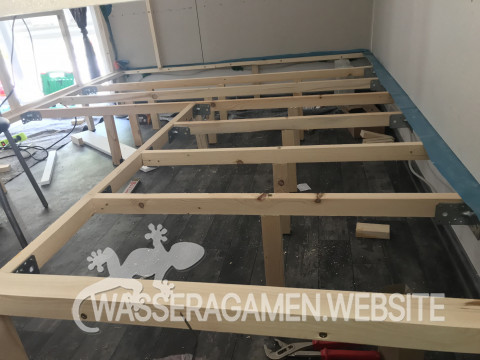

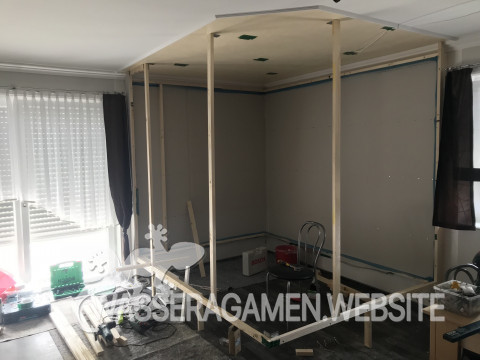

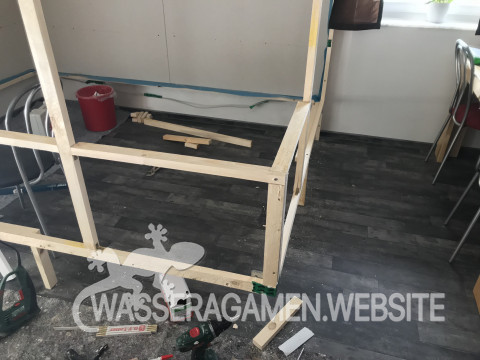

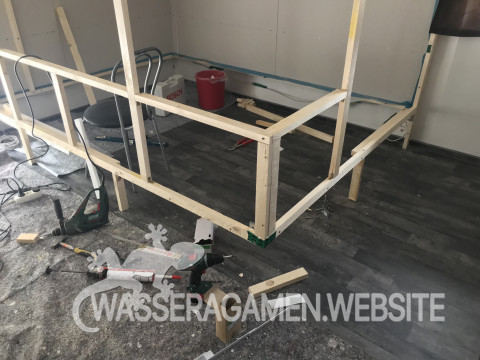

Als nächstes ging es an die Abstützung der Bodenplatte, welche aus 25mm OSB3 besteht und mit PU- Holzleim verklebt wurde. Die Kantholz Unterkonstruktion wurde ebenfalls mit PU- Holzleim verklebt und verschraubt sowie am Boden Entkoppelt.

Kantholz Ständerbauweise für Bodenplatte Kantholz Ständerbauweise + Entkopplung Kantholz Ständerbauweise für Bodenplatte

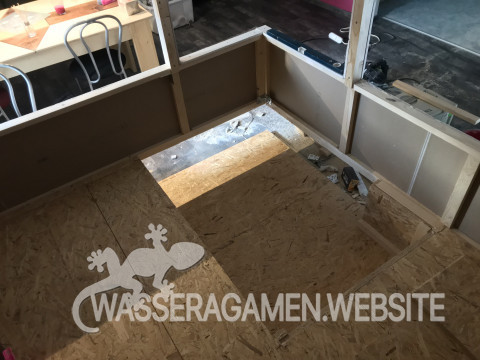

Bodenplatte

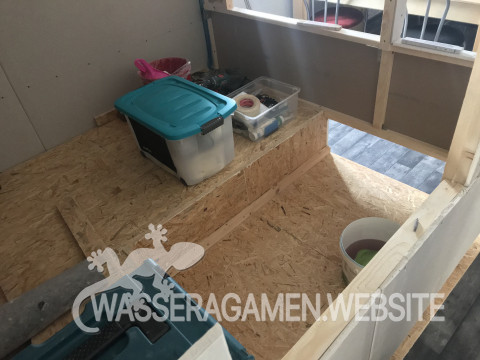

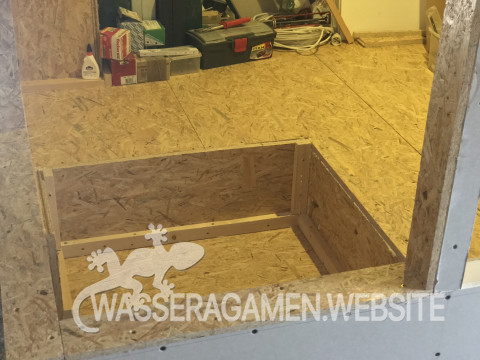

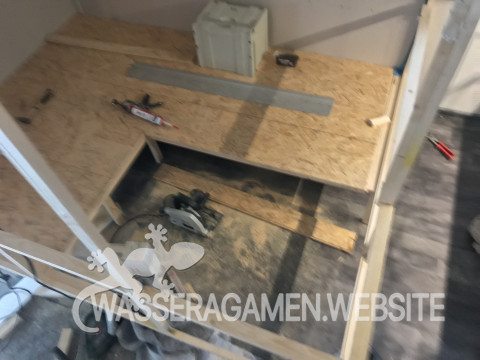

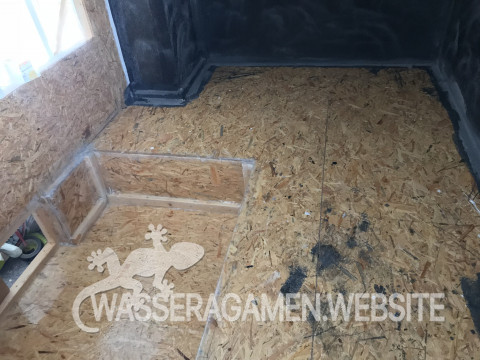

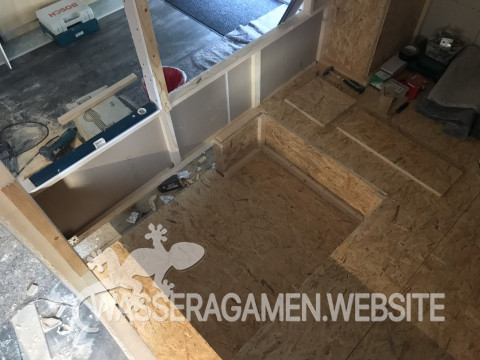

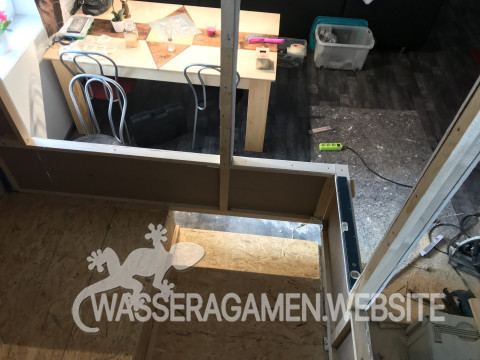

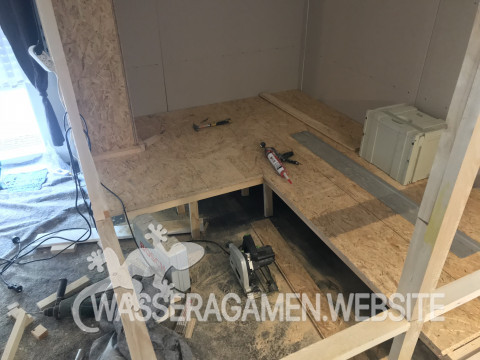

In die Bodenplatte wurde auch gleich der Abschnitt für das Wasserbecken integriert.

Kantholz Ständerbauweise mit Bodenplatte Bodenplatte mit Wasserbecken Ausschnitt Bodenplatte mit Wasserbecken Ausschnitt Bodenplatte mit Wasserbecken Ausschnitt

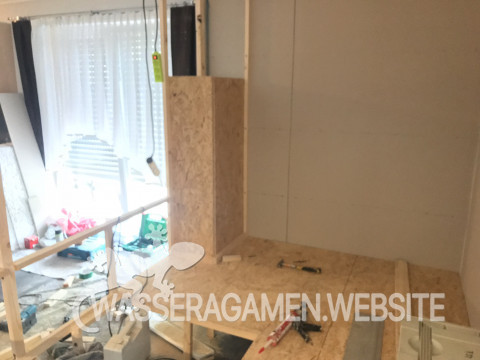

Der Ausschnitt diente gleich für den Technik- Schrank, denn da ich diesmal keine 45cm Unterbau habe, sondern nur 30cm, musste eben eine Ecke herhalten um den Sicherungskasten und die EVGs sowie die Regenanlage und den Druckfilter fürs Wasserbecken unterzubringen.

Kantholz Ständerbauweise mit Bodenplatte Bodenplatte mit Wasserbecken Ausschnitt und Technikschrank Frontansicht Technikschrank

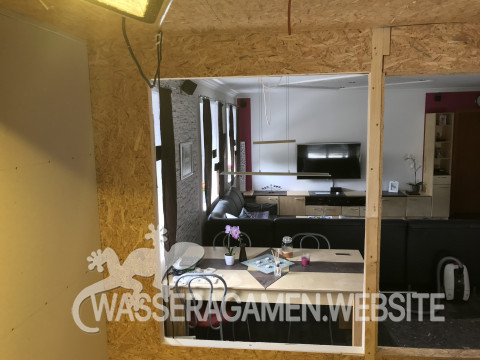

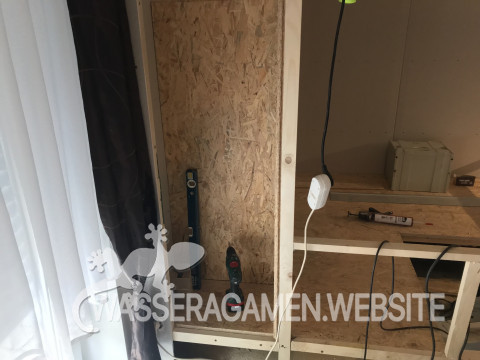

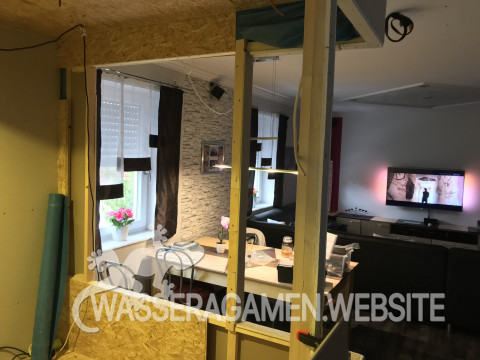

Der Technik- Schrank wurde fertiggestellt und die Öffnungen für die Fenster verkleinert, so das die Kunststofffenster mit 102,3cm x 135cm wieder Platz finden.

Seitenansicht Technikschrank Technikschrank

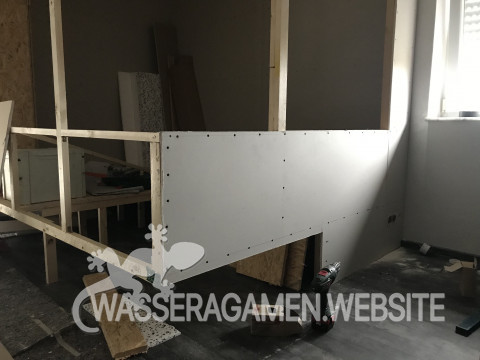

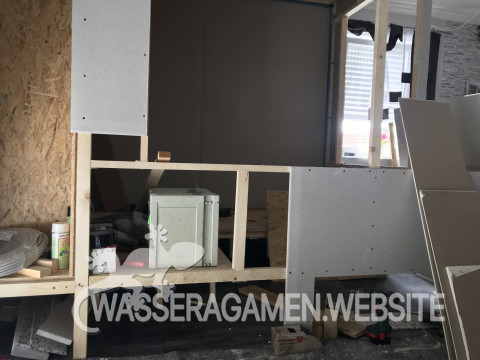

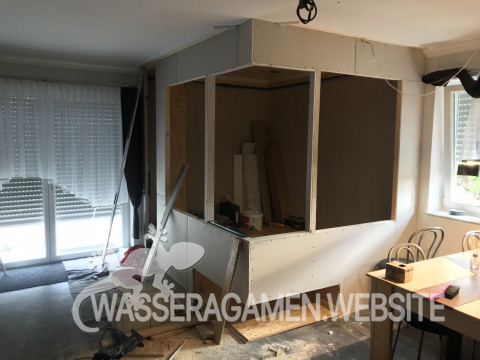

Da beim alten Terrarium sich die Methode Rigips bewährt hat, wird die Außenhaut auch wieder Rigips sein, er ist leicht und lässt sich ohne großen Aufwand verarbeiten.

Seitenansicht front mit Rigips verkleidet Front mit Rigips verkleidet Außen mit Rigips verkleidet

Wasserbecken Bau

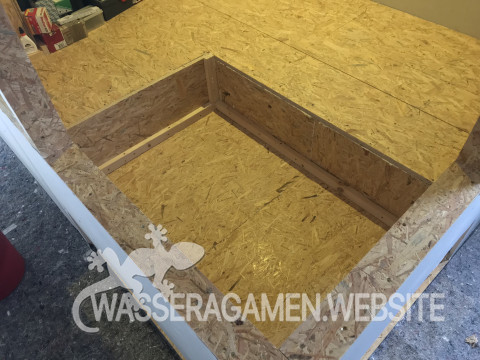

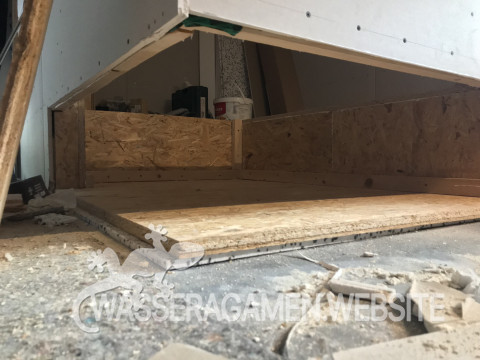

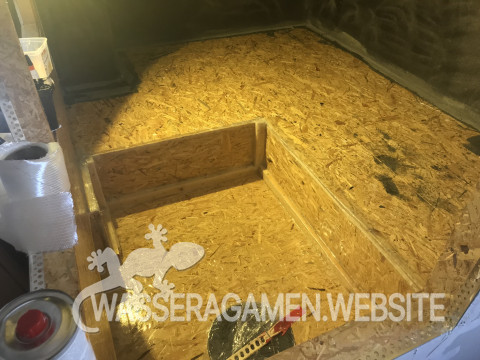

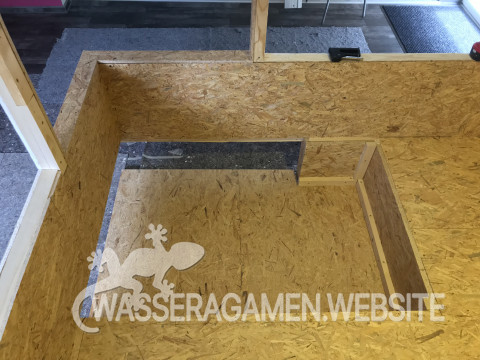

Nun folgte der Bau des Wasserbeckens, welches, wie schon erwähnt, aus 25mm OSB3 hergestellt wird, die Front wird mit 8mm Foltglas, die Sicht ins Wasserbecken gewähren. Das Wasserbecken hat die Masse: 138cm x 91cm x 32cm es wird am Ende um die 350l haben. Die Bodenplatte liegt aus Sicherheit nochmals auf 10mm Styropor um Unebenheiten auszugleichen und um den darunterlegenden Fußboden zu schützen.

Blick ins Wasserbecken Bodenplatte und Wasserbecken OSB3 Bodenplatte und Wasserbecken Wasserbecken und Bodenplatte

Die OSB3 Platten wurden alle mit PU- Kleber verklebet und zusätzlich gut verschraubt.

Wasserbecken Wasserbecken OSB Wasserbecken OSB Wasserbecken

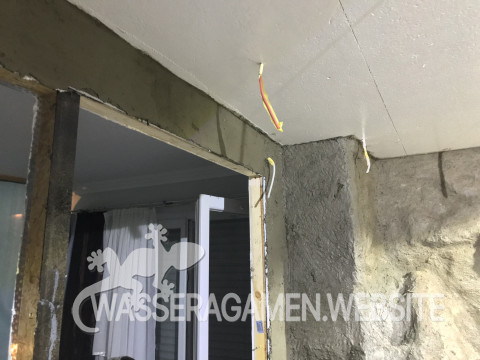

Decke

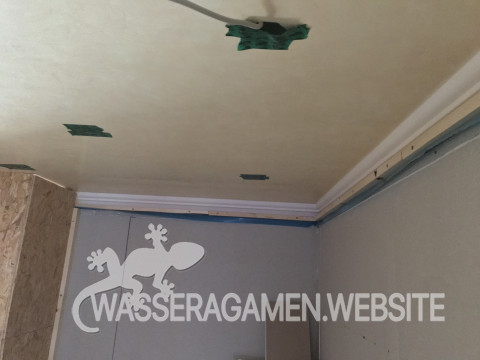

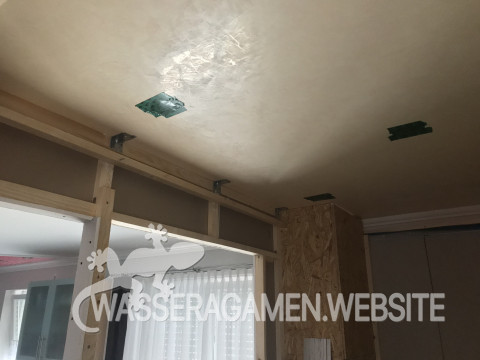

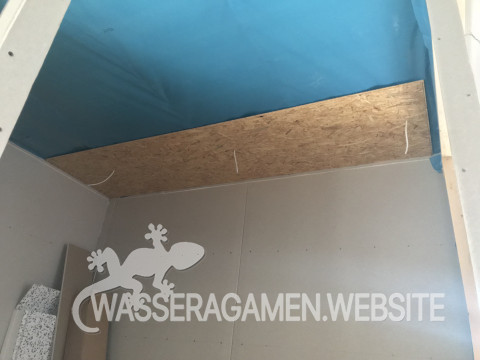

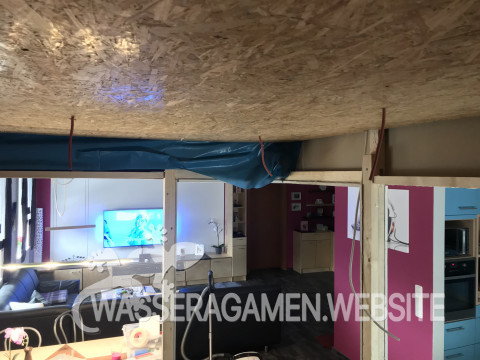

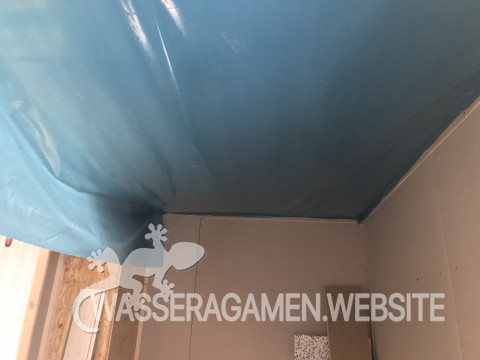

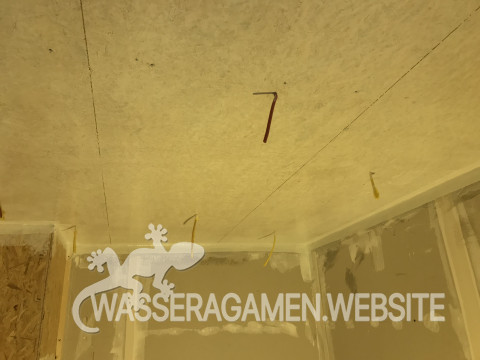

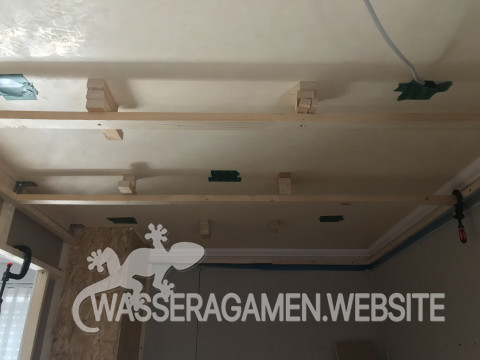

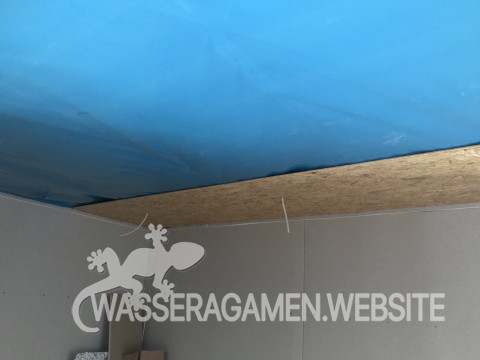

Nun ging es um die Decke, bzw. erstmal um das Abdichten um eventuelle Feuchtigkeitsschäden vorzubeugen! Da der Standort der damalige Essbereich im Wohnzimmer war, waren beim Hausbau gleich Aussparungen für LED- Spots gemacht wurden, diese wurden mit Klebeband für Dampfbremsfolien verschlossen.

Decken Konstruktion Latten- Konstruktion für Decke Latten- Konstruktion für Decke

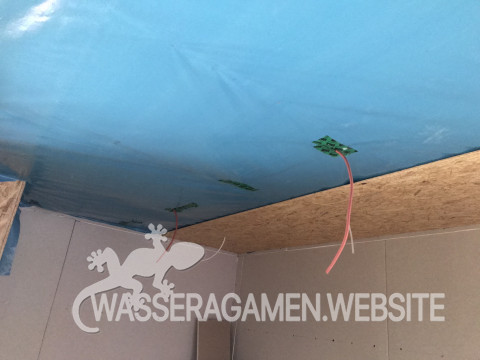

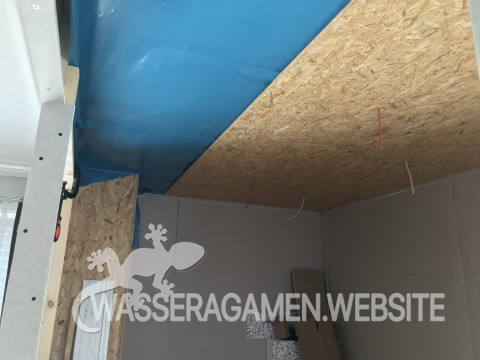

Um einen 100% Schütz zu gewährleisten, habe ich das Ganze noch mit einer Dampfbremsfolie abgedichtet. darauf folgten dann die 12mm OSB3 Platten. Die Verkabelung für die Beleuchtung wurde in diesem Zuge ebenfalls gleich mit erledigt, da ein späteres herankommen nicht mehr möglich wäre.

Dampfsperre Decke Kabelverlegen und Dampfsperre Dampfsperre Decke OSB3 12mm Decke OSB3 12mm Decke + Dampfsperre Kabelverlegen und Dampfsperre Kabelverlegen und OSB3 Platten Kabelverlegen und OSB3 Platten Decke mit OSB3 fertiggestellt Decke mit OSB3 fertiggestellt Außeneck vollständige Decke

Innenverkleidung (OSB)

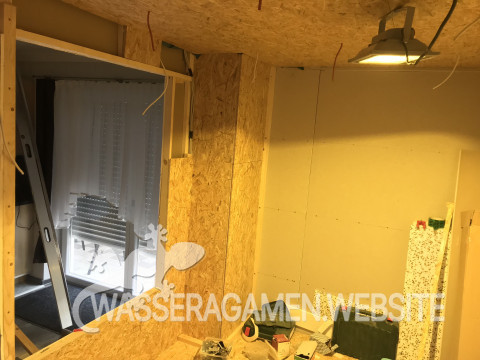

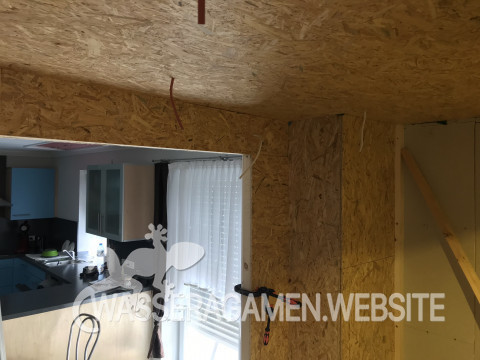

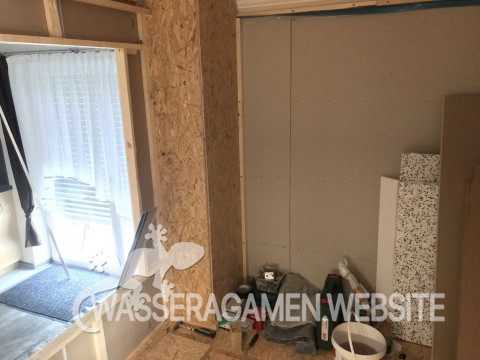

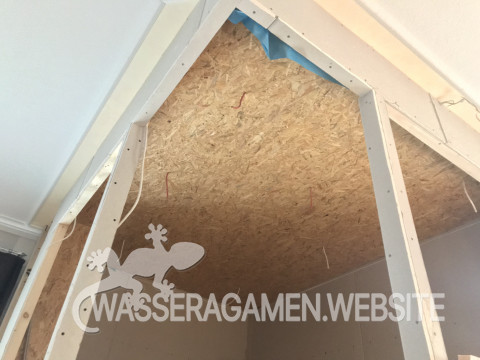

Nun ging es an die Innenverkleidung, damit die Tragenden Elemente noch etwas stabiler werden, wurde innen mit 12mm OSB3 verkleidet.

Innenverkleidung mit OSB 12mm Innenverkleidung mit OSB 12mm Innenverkleidung mit OSB 12mm Innenverkleidung mit OSB 12mm Innenverkleidung mit OSB 12mm Gesamtansicht Innenverkleidung mit OSB 12mm OSB Wasserbecken Innenverkleidung mit OSB 12mm Innenverkleidung mit OSB 12mm

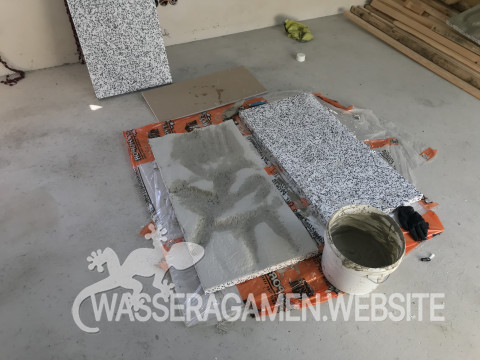

Zwischendurch hab ich mich über das Styropor der Rück- und Seiten- Wände gemacht.. Heissluftföhn und Flexfliesenkleber

Rückwand Styropor Rückwand Flex-Fliesenkleber Styroporrückwand Rührwerk Rückwand

Ecken- Abdichtung

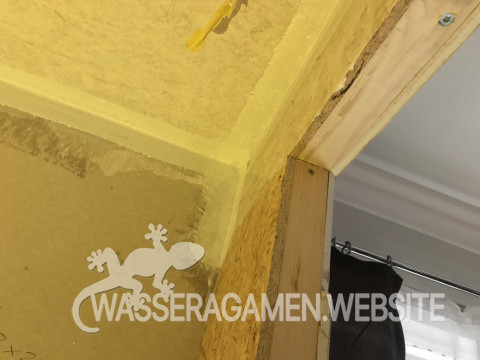

Nachdem innen alles verkleidet war, kam die Abdichtung..

Glasfasergewebe Glasfasergewebe

Glasfaserband: R&G GLASGEWEBEBAND 225G/100MM/20LFM

Ecken mit Glasfaser verstärkt Ecken mit Glasfaser verstärkt OSB- Decke versiegelt 1. E-Harz Schicht (eingefärbt) Decke (OSB) mit E-Harz versiegelt

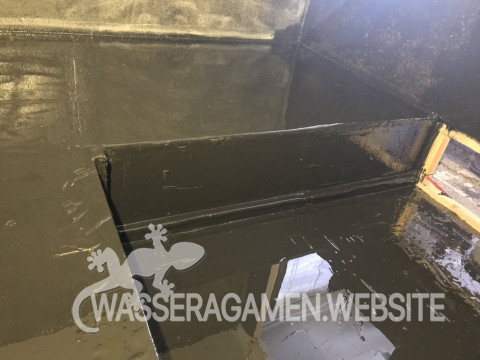

Wasserbecken 1. Abdichtung

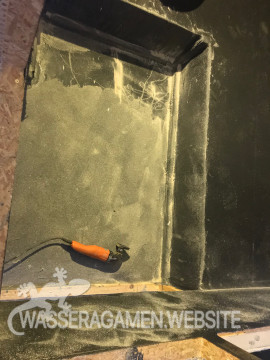

Zusätzlich hab ich Wasserbecken und Bodenplatte, einmal mit E-Harz (Epoxidharz für Aquarien und Terrarien | Breddermann) versiegelt.

Wasserarmen Terrarium Wasserarmen Terrarium

Abdichtung Rück- Seiten- Wände

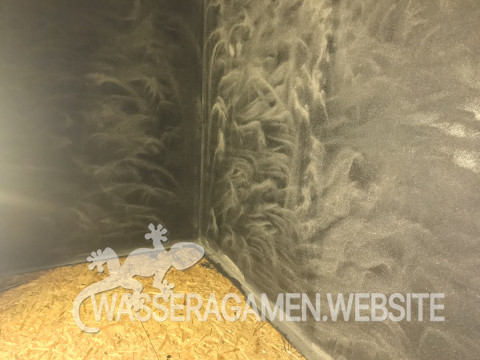

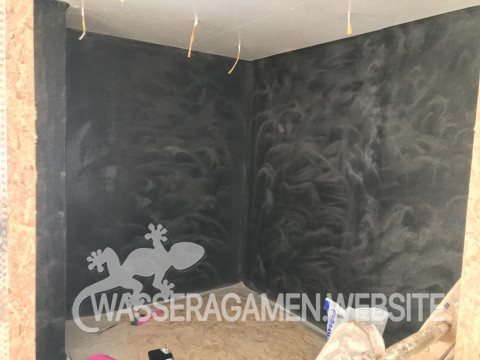

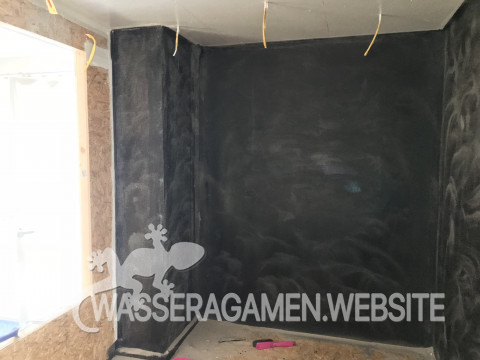

Nun nachdem alle Ecken mit Glasfaserband und Epoxydharz abgedichtet waren, die Decke ebenfalls mit E-Harz gestrichen war, folge die

Abdichtung mit: 10kg Flüssiger Teichfolie

Abdichten mit Flüssiger Teichfolie

Nach dem alle Wände mit der Flüssigen Teichfolie Versiegelt wurden, wurden sie ca. 15min später mit Spielsand (Quarzsand) beworfen, damit sie wieder eine Haftung gewährleisten, denn ohne hält nix auf der Flüssigen Folie!

Wasserarmen Terrarium Wasserarmen Terrarium Abdichtung mit flüssiger Folie und Sand einschmeissen. Wasserarmen Terrarium Wasserarmen Terrarium

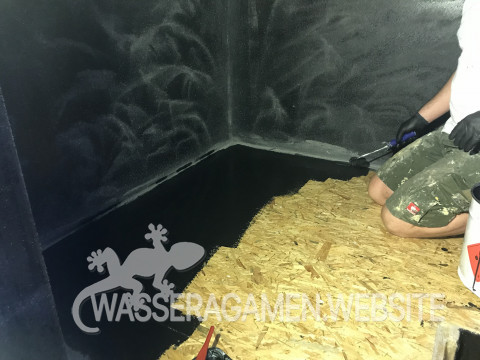

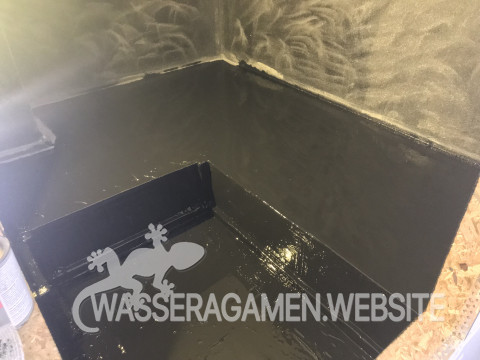

Bodenplatte Wasserbecken abdichten

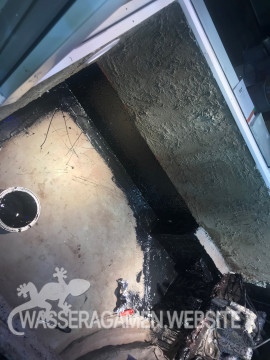

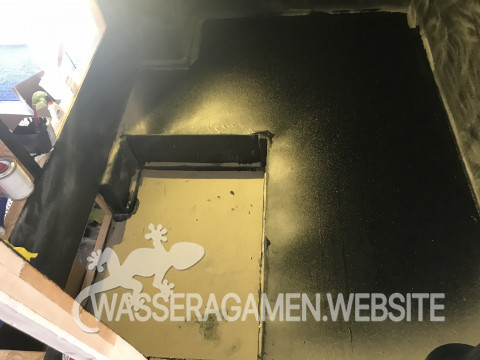

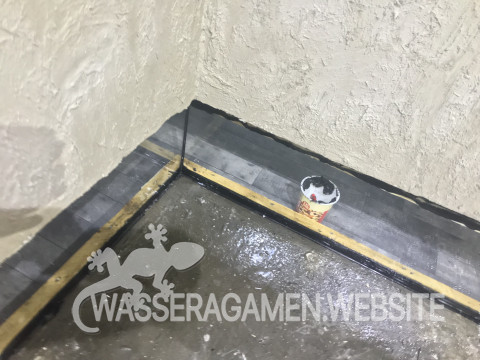

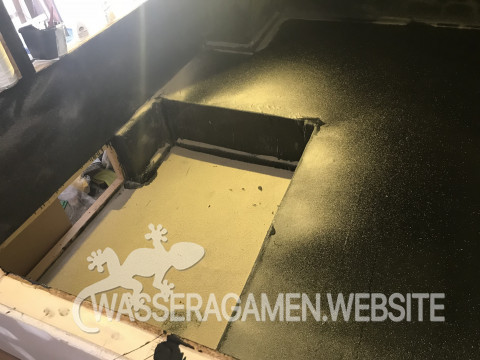

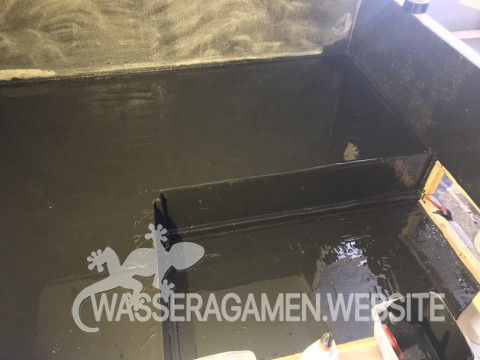

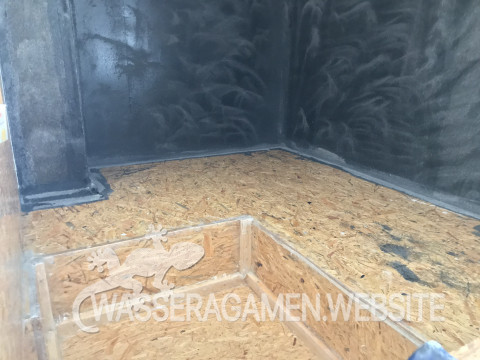

Die Bodenplatte sowie das Wasserbecken wurden ebenfalls mit der Flüssigenteichfolie abgedichtet..

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

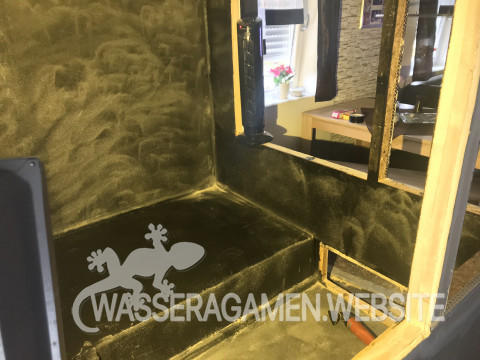

Natürlich hab ich hier auch alles wieder mit Spielsand beworfen, denn es folgte dann im Wasserbecken noch eine Styroporverkleidung aus 20mm Styropor, Quarz und Spielsand

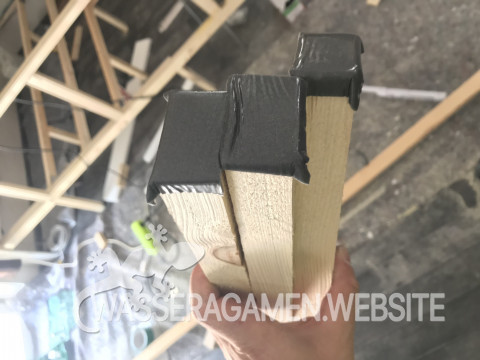

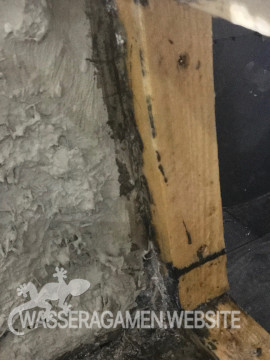

Die Kanthölzer die mit E-Harz beschichtet sind hab ich nachträglich angeschliffen und von der Flüssigen Teichfolie befreit, so das das Aquariumsilikon auf dem Harz haftet-.

Wasserarmen Terrarium Wasserarmen Terrarium

[border]Wie sich aber später herausstellte, war/ ist es nicht möglich die Flüssige Teichfolie mit dem Glas dauerhaft zu verbinden, hier wäre ein komplettes Glasbecken (zuschnitt) einfacher und sicherer gewesen![/border]

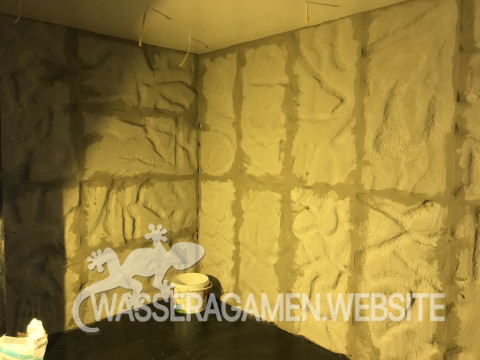

Rück- Seiten- Wand einbauen

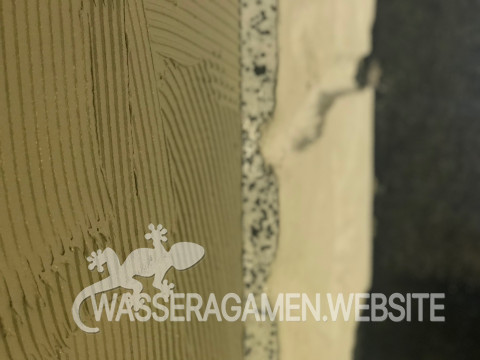

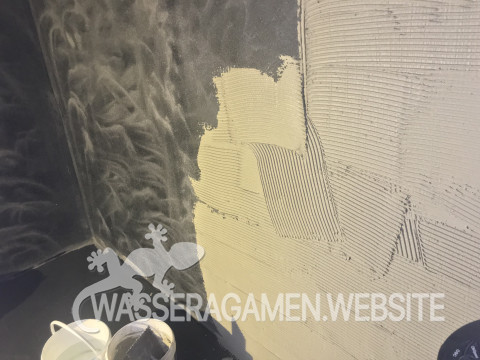

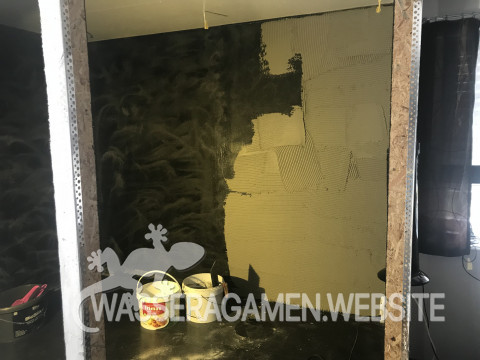

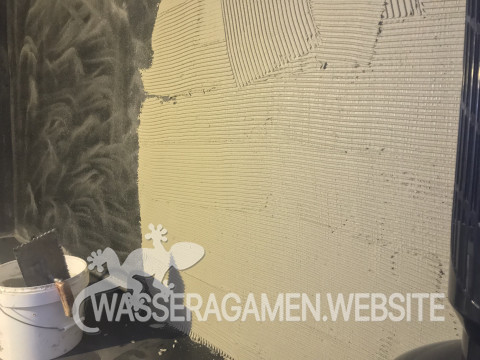

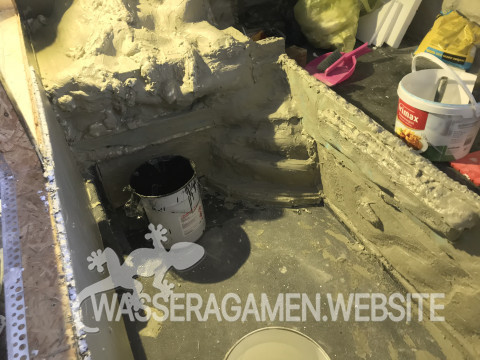

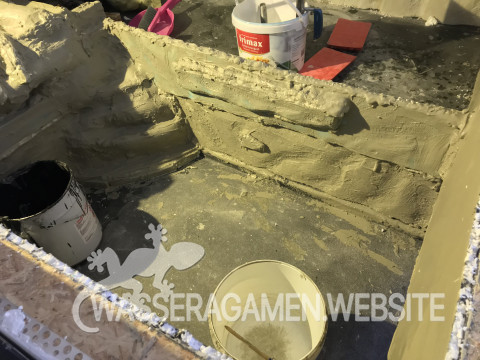

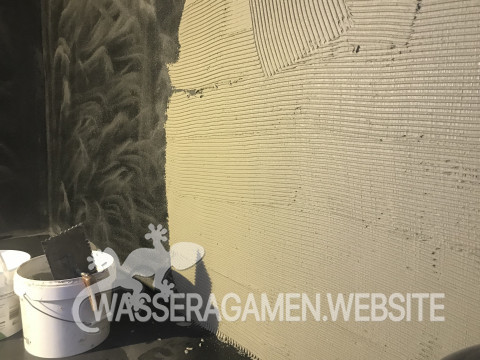

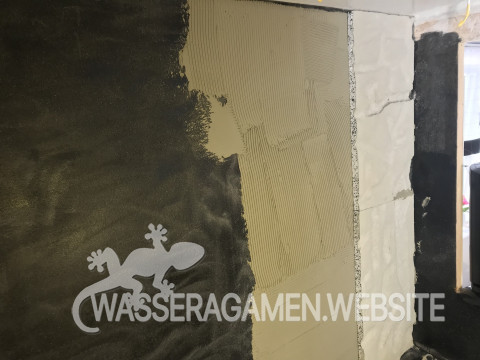

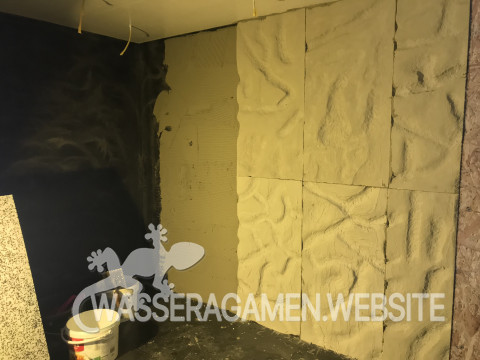

Die Rück und Seitenwände wurden nun mit Flex Fliesenkleber (Nassbereich geeignet | Weber 850 ) eingebracht, das ganze vollflächig mit einer 6mm Fliesenlegerkelle.

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

Die Platten (1000x500mm) wurden auch seitlich mit Fliesenkleber verklebt, wer hier kein Fliesenkleber nutzt oder gar Silikon, sollte aber nicht auf Kreuzfuge setzen, eher versetzt, zwecks rissen!

Wasserbecken Rückwand

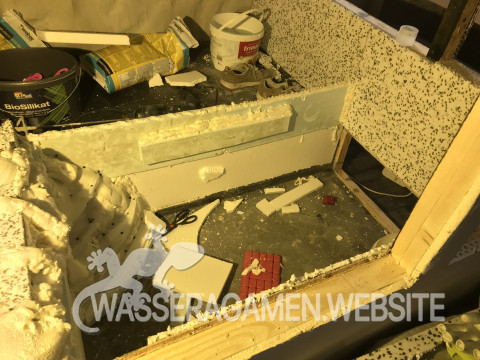

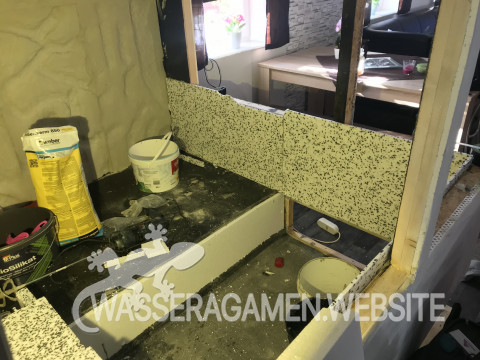

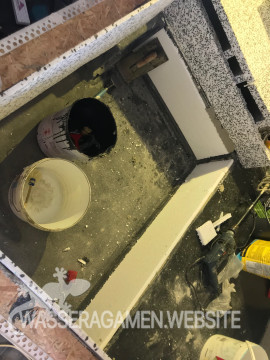

Wie vorab erwähnt, hab ich das gesamte Wasserbecken ebenfalls mit Styropor ausgekleidet (außer Bodenplatte) und mit dem Heißluftfön in Form gebracht, dann 2 Schichten Flex-Kleber drüber.

Wasserarmen Terrarium Wasserarmen Terrarium

Da ein Wasseragamenweibchen leider den Grauen Star hat, musste ich ihr ermöglichen leicht aus dem Wasserbecken zu kommen, das realisierte ich durch eine art Treppe..

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

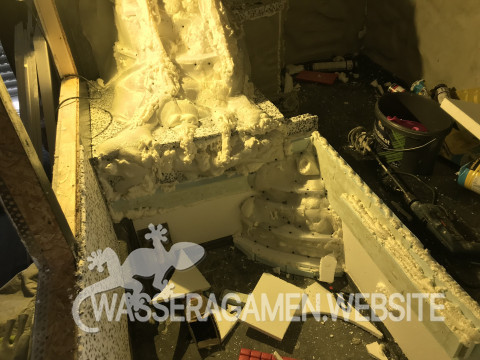

Wasserfall

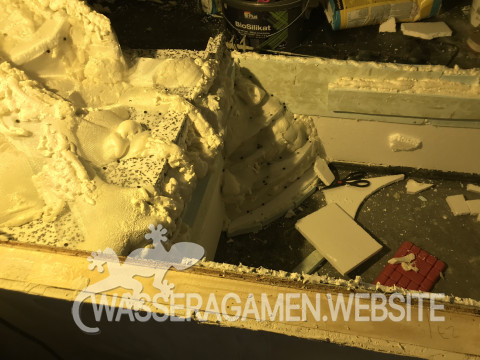

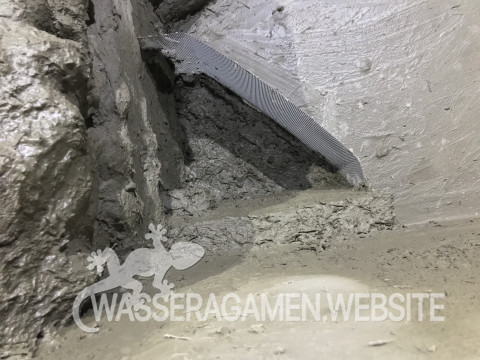

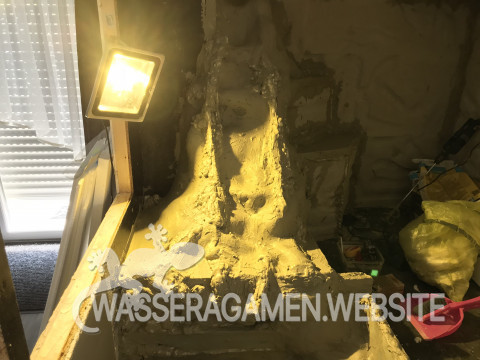

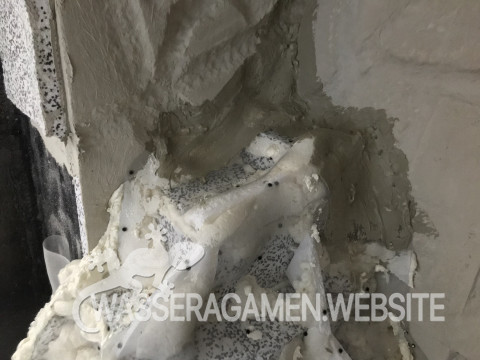

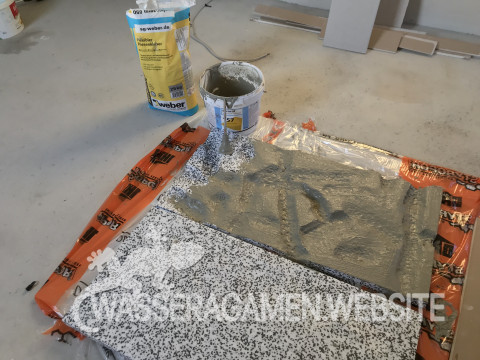

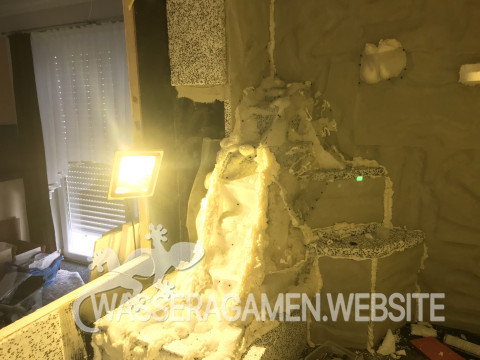

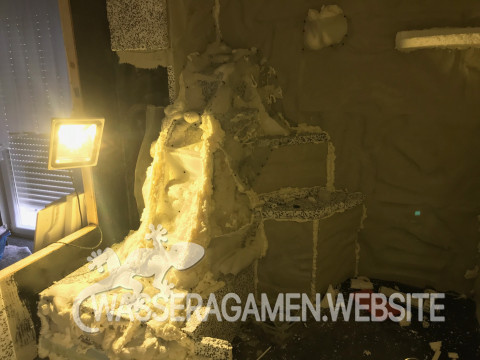

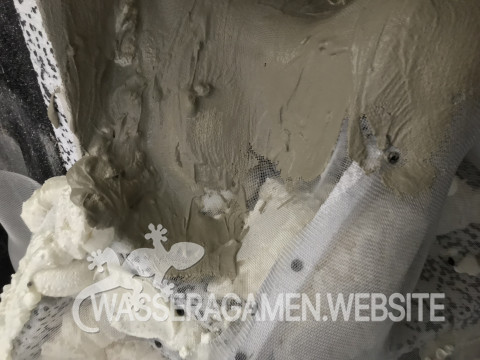

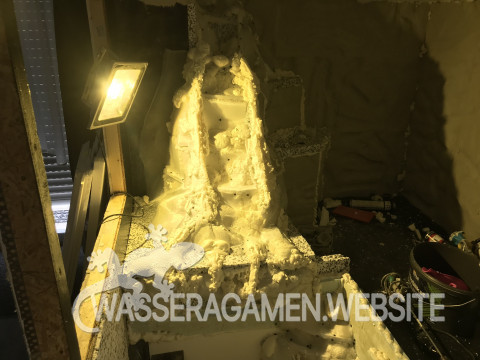

Auch hier kam wieder viel Styropor zu Einsatz und Bauschaum, das ganze wurde dann mit Alufliegengitter bespannt und mit Schrauben fixiert um das ganze in Form zu bringen, denn so kann man mit dem Bauschaum dann alles so Modellieren, das man eben bestimmen kann wo das Wasser seinen Weg nehmen soll.

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

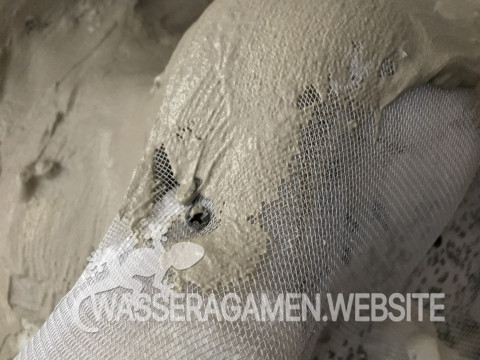

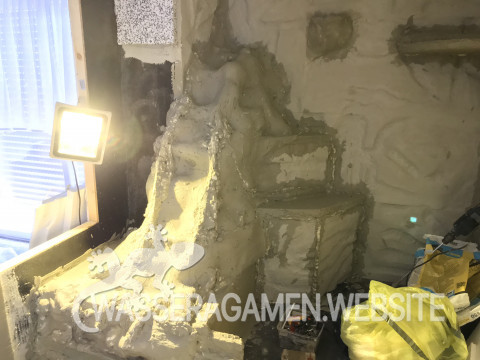

Das ganze wurde ebenfalls mit Flexkleber beschichtet, so das eine Fliesenkleberschicht von 2-3mm entstanden ist.

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

Rückwand- Seiten- Wände Pflanzentaschen

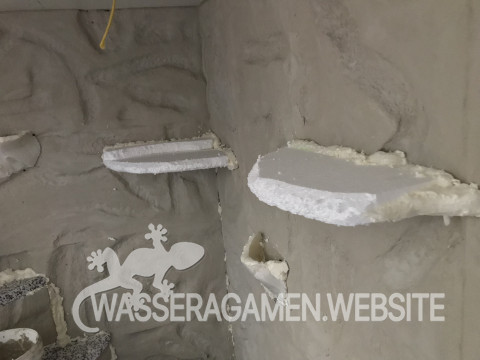

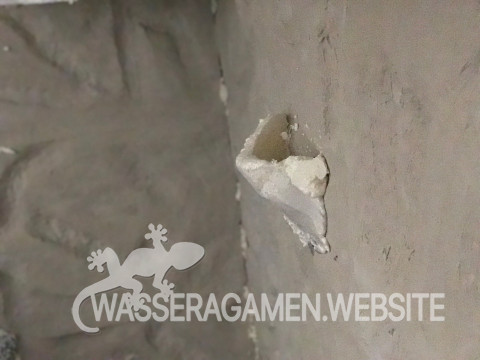

Damit auch Pflanzen wieder die Rück und Seitenwände begrünen, hab ich wieder Pflanzentaschen in die Rückwand integriert, kann man gut mit Bauschaum und Alufliegengitter realisieren.

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

so hier mal noch paar Ansichten...

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

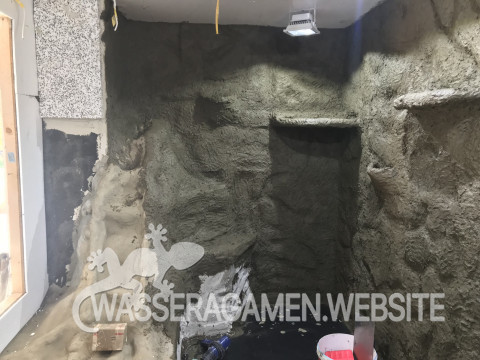

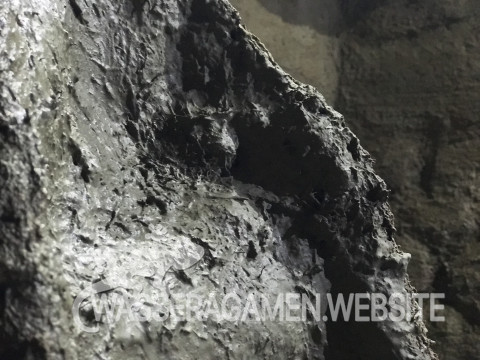

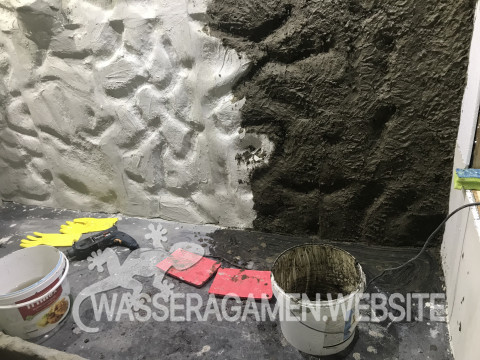

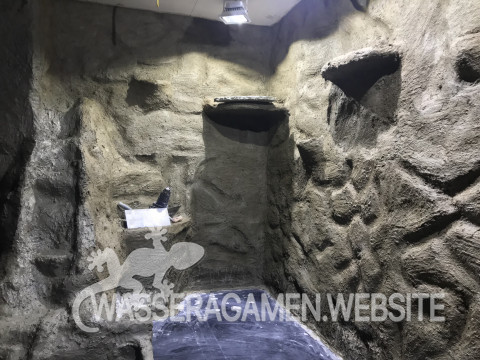

Hypertufa Rückwand

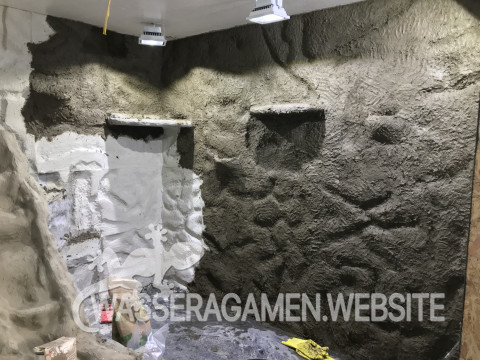

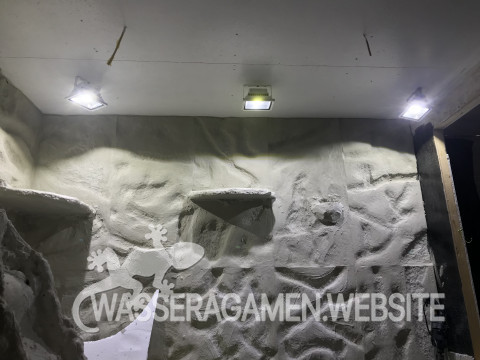

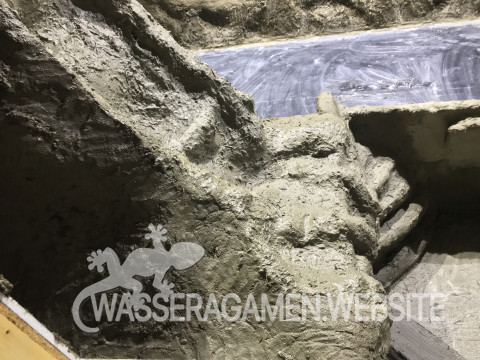

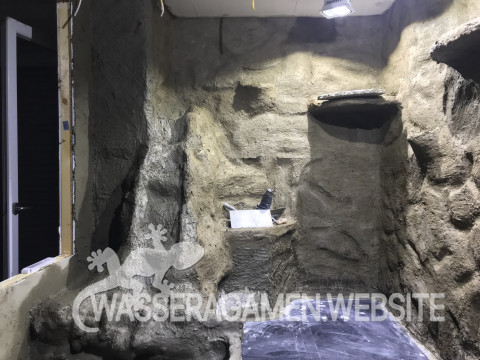

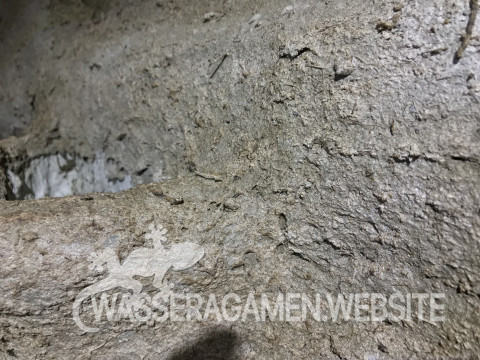

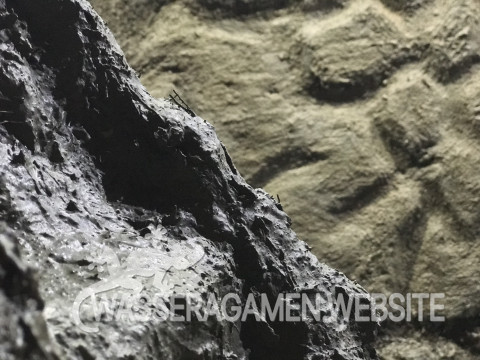

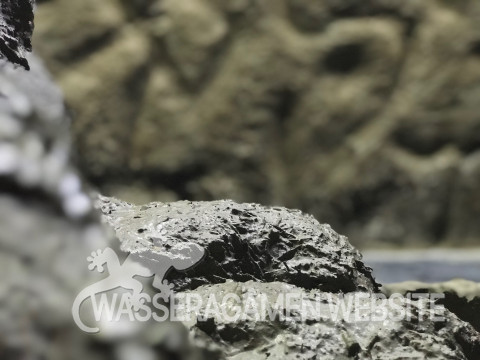

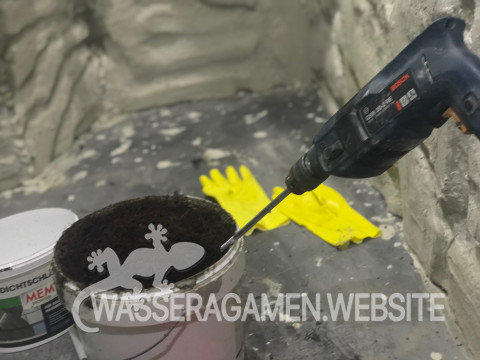

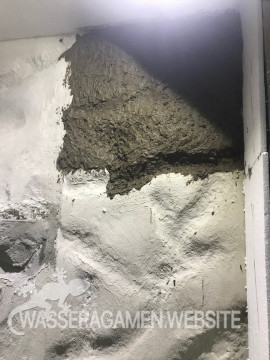

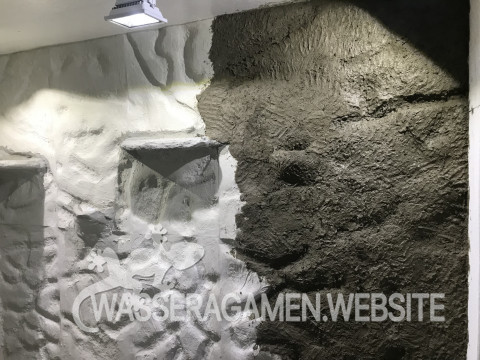

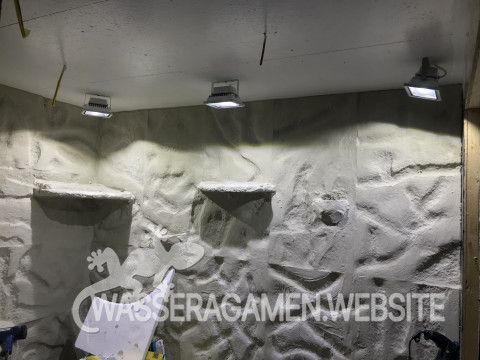

Auch in diesem Terrarium darf Hypertufa nicht fehlen, wer mich kennt, weis das ich mit verantwortlich bin das Hypertufa um die Jahre 2004.. 2006 Einzug in die Terraristik erhalten hat.. wie an anderen stellen schon mehrfach beschrieben hab ich das Hypertufa angezischt (ohne Perlite) und auch verarbeitet.

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium ] Wasserarmen Terrarium

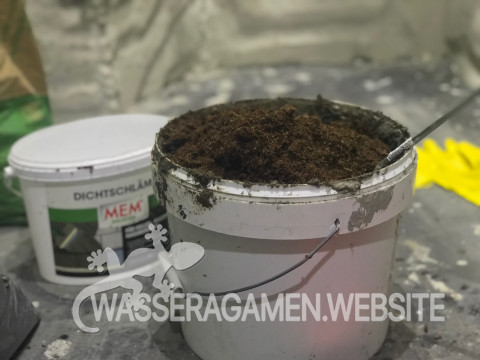

In das Hypertufa hab ich zusätzlich noch Xaxim- Granulat untergemischt, um es erstens zu Impfen und es noch Natürlicher ansehen zu lassen.

Wasserarmen Terrarium Wasserarmen Terrarium

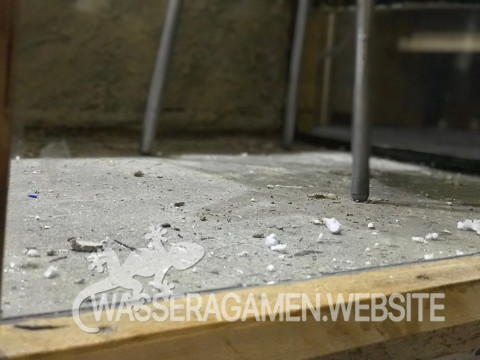

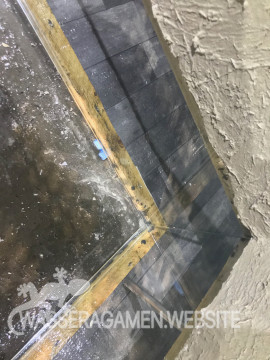

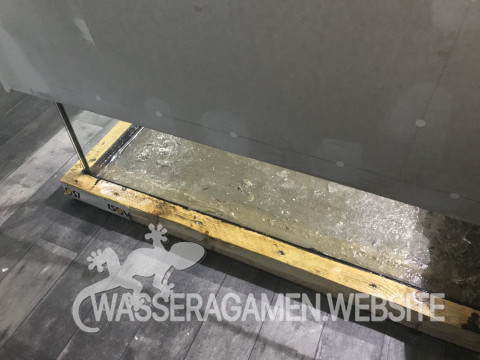

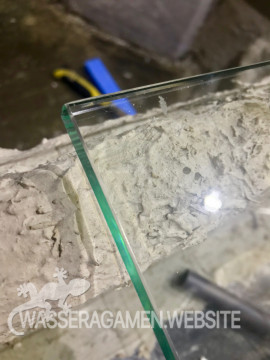

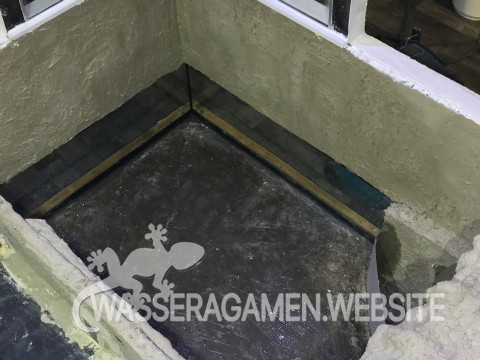

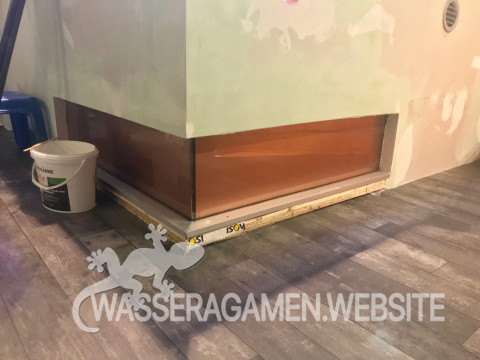

Wasserbecken Glasscheiben

An dieser Stelle sei gesagt das dies so wie ich es beschreibe und umgesetzt habe nicht funktionierte! Ich musste mich am ende vom "Sichtbaren Wasserbecken" trennen..

Ich lass an dieser Stelle nur Bilder sprechen!

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

Nachträglich hab ich die Scheiben Kupferfarben lackiert und von innen mit Styropor beklebt und mit Flüssiger Teichfolie beschichtet (3-mal).

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

Belüftung

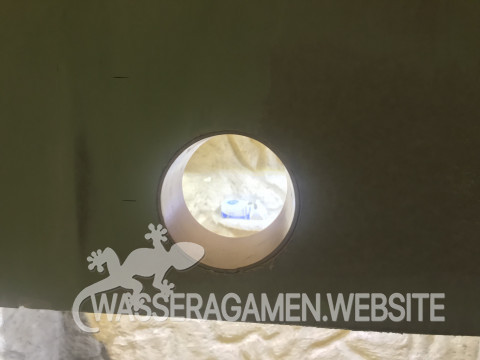

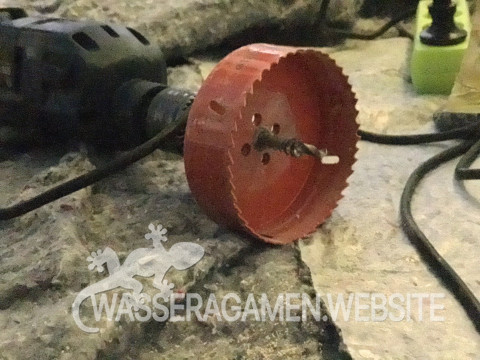

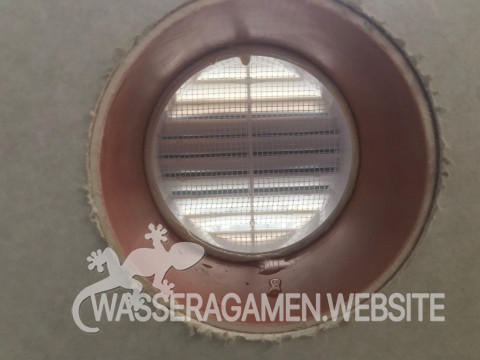

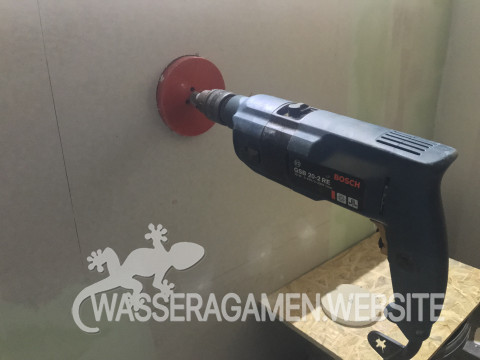

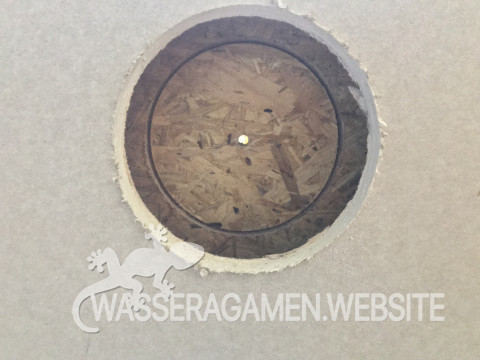

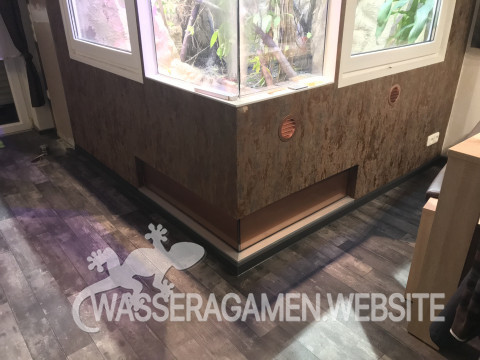

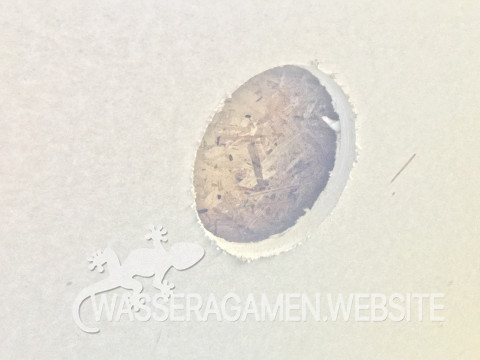

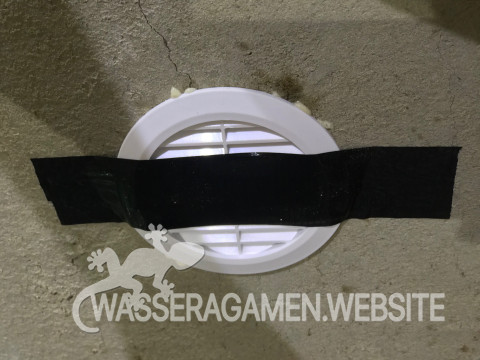

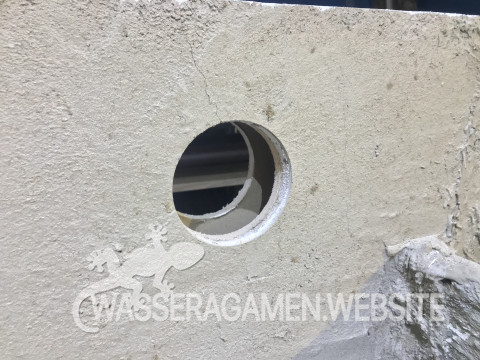

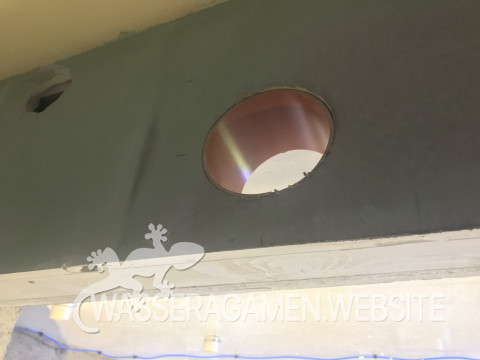

Die Belüftung wurde mittels 110mm runden Lüftungsgitter realisiert, innen sind 110mm PVC Gitter und aussen hab ich 110mm Alugittermit je Alugatze versehen, so kann auch kein Futtertier flüchten. ein 110mm Bimetall-Lochsaegen musste ich mir im Web besorgen, da es hier nirgend (oder nicht bezahlbar) gab. Den Zwischenraum in der Wand, wurde mit einem PVC- Abwasserrohr realisiert, da dies genau passt!

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

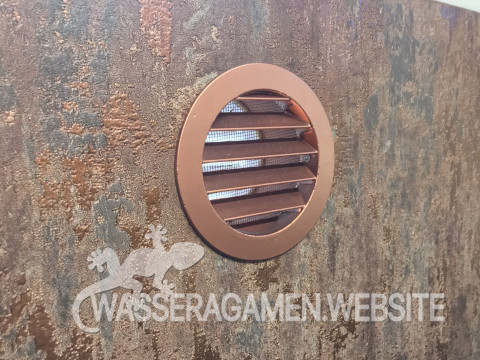

Aussen wurden die Gitter passend in Kupfer lackiert.

Lueftungsgitter

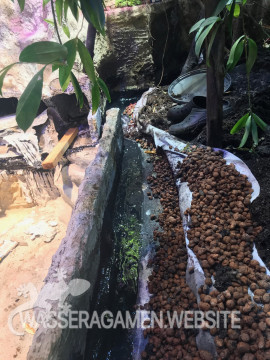

Drainage Schicht | Substrat

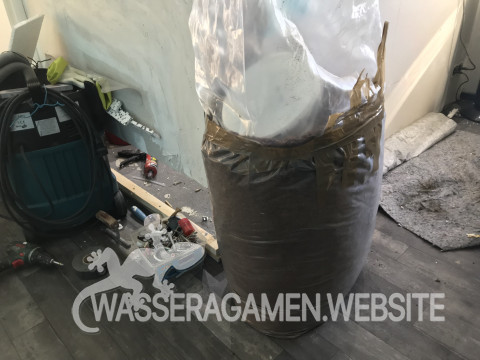

Besteht aus 100l Blähton 8-16mm und einem Drainagevlies, das ganze ist ca. 4-5cm hoch.

Wasserarmen Terrarium

darauf folgte das Substrat mit einer durchschnittlichen höhe von 17-20cm und insgesamt mit ca. 450l Torf/Spielsand Substrat

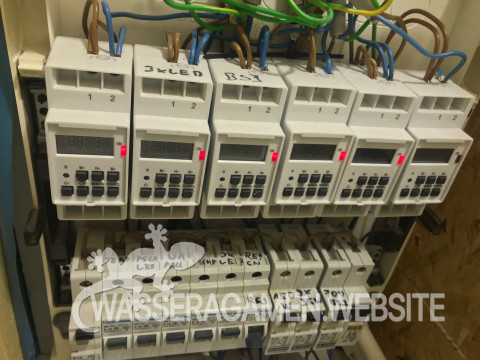

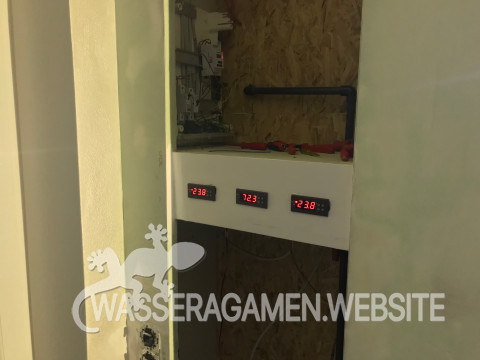

Technik

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium

Technikschrank Technikschrank

Beleuchtung

Die Beleuchtung besteht aus folgenden..

1-mal 150W Bright Sun Jungle

1-mal 70W Bright Sun Jungle

4-mal 35W CDM-R Philips

3-mal 20W LED Kaltweiß (abgeschaltet und durch 35W CDM-R ersetzt)

2-mal 15W LED RGB (auf Violet gestellt) Pflanzenlicht

1-mal 24W PLanzenlicht LED

Geändert soll noch folgendes:

2-mal LED ersetzen durch 2-mal 35W Bright Sun Jungle

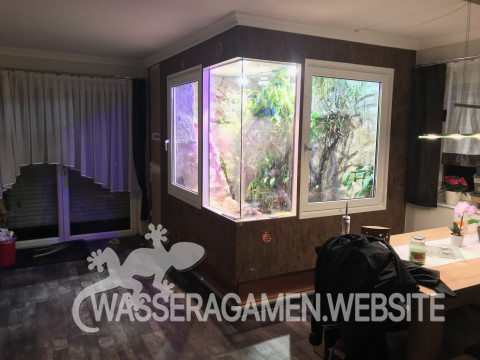

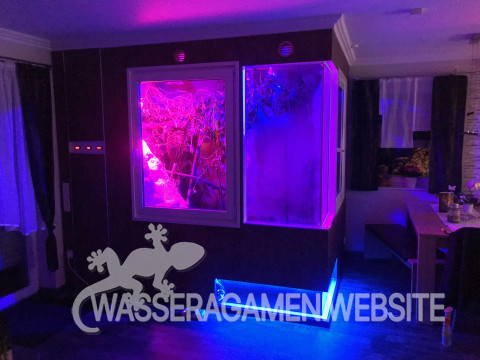

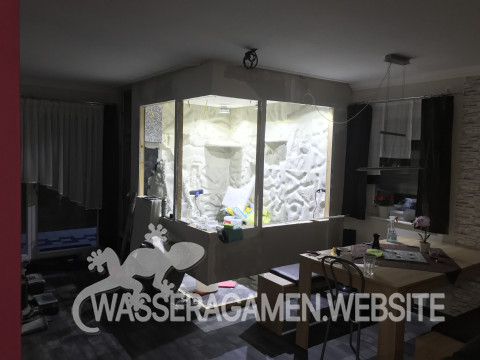

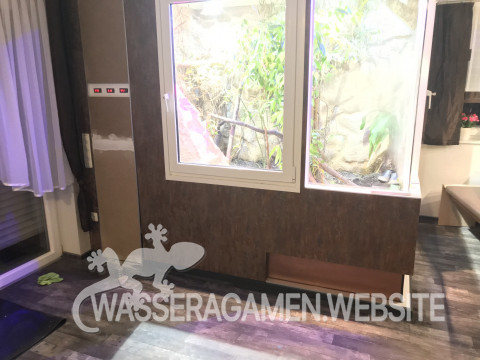

Gesamtansicht

Die Blau/Violete Beleuchtung ist die Pflanzenlicht Beleuchtung , am nicht mehr sichtbaren Wasserbecken wurde oberhalb ein LED- Streifen angebracht der das ganze etwas optisch aufwertet.

Wasserarmen Terrarium Wasserarmen Terrarium Wasserarmen Terrarium Wasserbecken


Fazit

[border='#e8fdae','1px solid #3e3e3e','2px','#3e3e3e']

1. Wasserbecken, wenn sichtbar, aus komplettglas

2. Bodenplatte mindestens 2-mal abdichten mit Flüssiger Teichfolie

3. LED-Strahler durch CDM-R 35W ersetzen [/border]

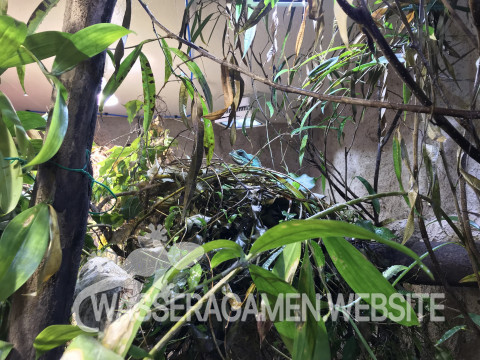

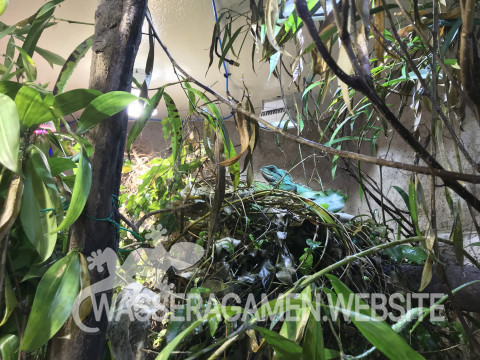

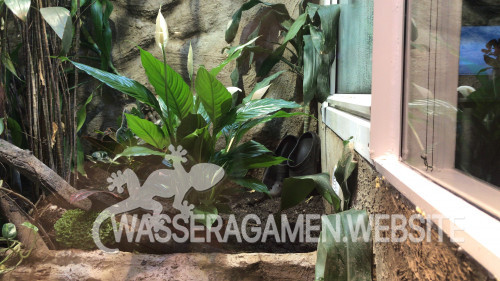

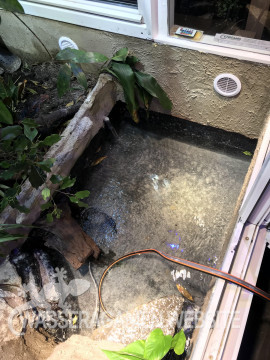

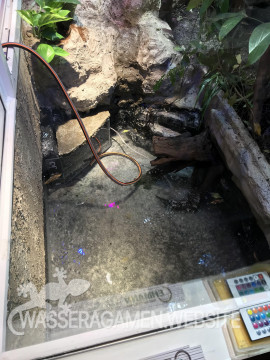

Aktuelle Bilder
